| 材质：碳钢 | 用途：截止 | 类型(通道位置)：直通式 |
| 连接形式：法兰 | 驱动方式：水力控制 | 压力环境：常压 |
| 品牌：博源 | 流动方向：单向 | 规格：DN15-DN600 |
| 适用介质：水 | 适用范围：水，蒸汽，油品 |

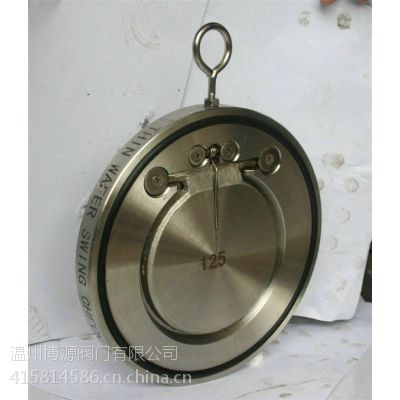

对夹蝶式止回阀结构特点
对夹圆片式止回阀是单瓣旋启式对夹连接止回阀，在管路上作阻止介质逆流的装置，它们都是超薄形止回阀，H74X、H74H型对夹圆片式止回阀具有结构简单，外形美观，重量轻，安装方便等优特点。对夹圆片式止回阀主要适用于给水系统，石油、化工、冶金等工业部门，对有安装空间限制的场所最为适用。H74系列对夹圆片式止回阀设计采用对夹连接，直通单瓣旋启式的自动阀件，阀体及阀瓣的密封面可采用不锈钢或司太立堆焊。
适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
对夹蝶式止回阀主要零件材质
零件名称 | 阀体、阀瓣 | 密封圈 |
材料 | 碳钢、不锈钢、铜 | 丁腈橡胶、三元丙橡胶、聚四氟乙烯 |
对夹蝶式止回阀主要技术参数
型号 | 公称压力 （MPa） | 试验压力（MPa） | 适用温度（℃） | 适用介质 | ||
壳体 | 密封 | 硬密封 | 软密封 | |||
H74X/H-10 | 1.0 | 1.5 | 1.1 | ≤400 | ≤120 ≤250 | 水、油、酸碱 等液体 |
H74X/H-16 | 1.6 | 2.4 | 1.76 | |||
H74X/H-25 | 2.5 | 3.75 | 2.75 | |||
H74X/H-40 | 4.0 | 6.0 | 4.4 | |||
