| 品牌：博源 | 材质：碳钢 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：水力控制 | 介质温度：426℃ |
| 工作压差：16 |

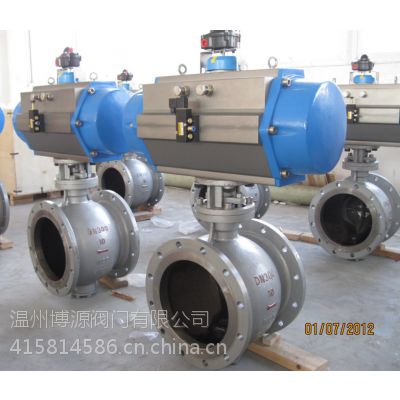

V型固定球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
(1)、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
(2)、具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，***控制的***性；
(3)、防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
(4)、当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。
产品性能规范
公称压力 | 试验压力 | 适用介质 | 适用温度 | |
壳体试验 | 密封试验 | |||
1.6 | 2.4 | 1.76 | 水、油、气及 | -28℃～550℃ |
2.4 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
应用规范 | 连接法兰 | JB79-59 GB20592-97 AMSI B16.5 | ||
检验和试验 | JB/T 9092-99 、API 598 | |||
主要零件材质表
零件名称 | 材质 | |
阀体、阀盖 | WCB | CF8 |
密封圈 | 2Cr13+氮化 | 304+氮化 |
球体 | 2Cr13+硬格 | 304+硬格 |
阀座、阀杆 | 2Cr13 | 304 |
垫片 | 柔性石墨+不锈钢 | 柔性石墨+不锈钢 |
双头螺栓 | 35CrMoA | 1Cr18Ni9Ti |
