| 品牌：博源 | 材质：碳钢 | 连接形式：法兰 |
| 类型(通道位置)：二通式 | 驱动方式：水力控制 | 介质温度：426℃ |
| 工作压差：16 |

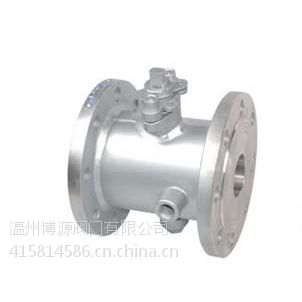

BQ44F一体式保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
1.6MPa主要连接尺寸
尺寸 | in | 3/4" | 1" | 1-1/2" | 2" | 3" | 4" | 6" | 8" |
DN | 20 | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |
L | mm | 117 | 127 | 165 | 178 | 229 | 254 | 292 | 330 |
H | mm | 101 | 106 | 125 | 135 | 193 | 265 | 355 | 410 |
W | mm | 160 | 160 | 230 | 230 | 400 | 650 | 1050 | 1050 |
E | mm | 58.5 | 63.5 | 62.5 | 68 | 82 | 83 | 95 | 100 |
P | in | NPT3/4 | NPT3/4 | NPT3/4 | NPT3/4 | NPT3/4 | NPT3/4 | NPT3/4 | NPT1 |
法兰规格 | mm | 40 | 50 | 65 | 80 | 150 | 200 | 250 | 350 |
